L'anatomie d'un bâtiment métallique préfabriqué (PEB) : matériaux, composants et systèmes

L’écart de tolérance de 15 mm : pourquoi l’approvisionnement fragmenté en PEB échoue

Prenons l'exemple d'un projet d'entrepôt industriel standard de 15 000 - mètres carrés en Asie du Sud-Est. Les conteneurs maritimes ont été dédouanés et la grue soulève les colonnes primaires. Cependant, lors de la phase de montage initiale, les trous de boulons reliant la charpente principale aux pannes secondaires ne sont pas alignés de seulement 15 millimètres.

De plus, une inspection des sections personnalisées-révèle une légère déformation sur les plaques d'âme, résultat direct du fait qu'un fournisseur a précipité le processus de soudage sans contrôler correctement la distorsion thermique. Les conséquences sont immédiates : les opérations du site s'arrêtent, le calendrier de montage est retardé de plusieurs semaines et les dépassements de budget quotidiens s'accumulent en raison des coûts de main d'œuvre inutilisée et de location d'équipement lourd.

Il s’agit d’une réalité fréquente dans les achats d’ingénierie à l’étranger. De nombreux chefs de projet et responsables des achats tombent dans le piège de traiter unBâtiment métallique pré--conçu (PEMB)ouBâtiment pré-ingénierie (PEB)comme une simple liste d’épicerie de produits sidérurgiques isolés. Ils achètent des tôles lourdes à une usine, des pannes à un laminoir local-et des revêtements à une autre société commerciale, croisant les doigts pour que tout s'emboîte parfaitement.

La réalité est tout à fait différente. Un bâtiment préfabriqué-est exactement cela-conçu. Il s'agit d'un système hautement intégré à tolérance zéro-dans lequel chaque millimètre d'une bride en acier et chaque micron d'une surface peinte doivent s'aligner parfaitement.

Que vous construisiez une usine de fabrication industrielle lourde, un complexe commercial à plusieurs étages ou un centre logistique tentaculaire, comprendre l'anatomie profonde de ces structures est votre première ligne de défense contre les retards coûteux des projets. Dans ce guide complet à 360 degrés, nous analyserons le système PEB de fond en comble. Nous explorerons les matières premières, les composants de fabrication critiques, les normes d'ingénierie et les stratégies de chaîne d'approvisionnement nécessaires pour garantir que votre prochain projet soit érigé en toute sécurité, dans les délais et dans les limites du budget.

Charpente en acier : le squelette primaire

La charpente principale est l'épine dorsale-porteuse de toute structure en acier. Il absorbe et transfère toutes les forces massives de gravité, de soulèvement du vent, d'activité sismique et de charges opérationnelles dynamiques (telles que le mouvement de ponts roulants lourds). Faire des compromis sur la charpente principale, c’est compromettre l’intégrité structurelle et la durée de vie de l’ensemble du bâtiment.

Plaques d'acier lourdes structurelles : la fondation brute

Avant qu’une colonne d’acier massive ne prenne sa forme définitive, elle commence son voyage sous la forme d’une plaque d’acier brute et plate. Pour les entrepôts à grande portée, les bâtiments publics à plusieurs étages et les installations industrielles lourdes, les profils standard prédéfinis sont souvent insuffisants pour supporter les charges requises. Au lieu de cela, les ingénieurs en structure s'appuient surPlaques lourdes structurelles, allant généralement de 9 mm à 50 mm d'épaisseur et dépassant parfois 80 mm pour les colonnes spécialisées.

La décision la plus critique à ce stade est le choix de la nuance d’acier. La qualité dicte la limite d'élasticité, la résistance à la traction et, en fin de compte, le poids et le coût du bâtiment. Souvent, les dessins architecturaux étrangers précisent les normes américaines ou européennes. Comprendre comment les associer à des qualités chinoises équivalentes-de haute qualité peut permettre à un projet d'économiser des millions de dollars en coûts de matériaux.

Vous recherchez une analyse technique plus approfondie ?

Lisez notre guide détaillé sur [le choix des nuances d'acier pour les cadres primaires PEB : Q355 contre S355 contre A572].

Sections-constituées : l'art de la fabrication d'acier sur mesure

Lorsque les conceptions architecturales nécessitent des portées libres et non soutenues de 40 mètres ou des capacités de grue lourdes dépassant 20 tonnes, les poutres laminées standard ne suffiront tout simplement pas. C'est là que les lourdes plaques d'acier subissent une fabrication rigoureuse pour devenirSections-créées-plus précisément, les poutres en H soudées sur mesure-, les colonnes caissons et les colonnes cruciformes.

Ce processus de fabrication complexe implique généralement plusieurs étapes critiques :

1. Découpe CNC de précision :Les plaques lourdes sont découpées au laser, au plasma ou à la flamme-enbrides(les parties horizontales supérieure et inférieure du « H ») ettoiles(la section médiane verticale). La précision ici n'est pas-négociable ; une déviation de quelques millimètres entraînera le cauchemar d’érection décrit dans notre introduction.
2. Raidisseurs et goussets :Pour empêcher l'âme mince de se déformer sous une pression de compression extrême, des plaques d'acier épaisses supplémentaires appelées"raidisseurs"sont soudés à des intervalles critiques le long de la poutre.Goussetssont également pré-soudés pour servir de nœuds de connexion pour les systèmes de contreventement.
3. Normes de soudage avancées (CJP vs PJP) :La connexion entre la semelle et l'âme est le point le plus vulnérable de la poutre. Les systèmes PEB de haute-qualité reposent sur le soudage automatisé à l'arc submergé (SAW). En fonction de la charge structurelle, les ingénieurs spécifieront soitPJP (Pénétration Articulaire Partielle)pour des charges standards ouCJP (Pénétration Complète des Articulations)pour une solidité maximale. Le CJP exige que le métal fondu fusionne complètement à travers l'épaisseur du joint, souvent vérifié par des tests CND (tests non-destructifs) stricts comme les tests par ultrasons (UT) pour garantir l'absence de défauts internes.

L’avantage de la chaîne d’approvisionnement Promisteel : Naviguer dans l'approvisionnement des sections-construites peut s'avérer fastidieux. En tant que fournisseur international de solutions de chaîne d'approvisionnement en acier doté de nos propres capacités de traitement dédiées, nous comblons le fossé entre l'approvisionnement en matières premières et la fabrication de précision. Nous ne fournissons pas seulement les tôles lourdes Q355B ; nos installations les coupent, les percent et les soudent selon vos dessins architecturaux exacts. Nous fournissons des composants-prêts à-assembler avec une traçabilité complète MTC (Mill Test Certificate), éliminant ainsi les-incertitudes sur site et garantissant le strict respect des codes de soudage internationaux.

Profils laminés standards

Pour les structures plus petites, les mezzanines internes ou les supports primaires moins exigeants, standardPoutres en H laminéesetJe-des poutresoffrent une alternative très efficace. Contrairement aux sections-constituées, celles-ci sont laminées à chaud-directement à l'aciérie pour prendre leur forme finale en "H" ou en "I". Ils offrent une solution très rentable-avec une excellente intégrité structurelle, à condition que les exigences du projet correspondent aux paramètres dimensionnels standard-préfabriqués.

Éléments structurels secondaires : support et stabilité

Si la charpente principale fait office de squelette, les éléments structurels secondaires constituent la cage thoracique. Bien qu’ils soient plus légers et plus minces que les colonnes lourdes, ils remplissent deux fonctions absolument vitales : ils relient les cadres primaires massifs entre eux pour assurer la stabilité longitudinale, et ils créent la grille structurelle sur laquelle le revêtement extérieur (toit et murs) sera fixé.

Pannes et poutres (les profils C et Z)

Les pannes sont les poutres horizontales fixées aux chevrons du toit, tandis que les poutres sont des éléments identiques fixés horizontalement aux colonnes des murs. Dans les systèmes PEB modernes, ceux-ci sont presque exclusivement fabriqués à partir de bobines d'acier galvanisé formé à froid. Le processus de formage à froid-augmente considérablement la limite d'élasticité de l'acier, permettant ainsi de créer des structures de support plus légères et très efficaces.

• L'importance de la galvanisation :Étant donné que les pannes sont situées directement sous le revêtement du toit, elles sont sensibles à la condensation. Les projets PEB de haute-qualité exigent un revêtement de zinc d'au moins Z120 à Z275 (grammes par mètre carré) pour garantir une prévention de la rouille à long-terme.
• Pré-Précision pré-perforée :Pour accélérer la construction, les principaux fournisseurs de PEB utiliseront des machines de profilage CNC-pour pré--percer tous les trous de boulons dans les pannes avant l'expédition. Cela transforme l'érection du site d'un travail fastidieux de mesure et de perçage en un processus d'assemblage rapide et simple.

Systèmes de contreventement : résister aux éléments

Un bâtiment en acier doit faire plus que simplement tenir debout ; il doit résister aux forces latérales extrêmes-à la poussée latérale de vents violents-forces de vent, au choc soudain des tremblements de terre sismiques ou aux vibrations des ponts roulants. Les systèmes de contreventement sont les héros méconnus d’un PEB, car ils maintiennent la structure d’aplomb et sécurisée.

• Renfort de tige et de câble :Il s'agit généralement de tiges d'acier filetées qui forment une forme de « X » entre les colonnes (contreventement mural) ou les chevrons du toit (contreventement du toit). Ils agissent uniquement en tension. Lorsque le vent pousse contre le bâtiment, les câbles tirent la structure, l'empêchant de pencher ou de s'effondrer comme un château de cartes.
• Acier d'angle et de canal :Pour les applications industrielles plus lourdes, ou lorsque le contreventement des tiges pourrait interférer avec les portes ou l'équipement, un acier d'angle robuste ou un acier à canal est utilisé pour le contreventement du portail. Contrairement aux câbles, ces éléments rigides offrent une résistance à la fois en traction et en compression, offrant ainsi une rigidité maximale au cadre.

Systèmes de revêtement en acier : clôtures de toit et de mur

Si la charpente principale et secondaire forme le squelette de votre-bâtiment pré-ingénierie, le système de revêtement est la peau vitale. C'est l'enveloppe architecturale qui détermine l'attrait visuel du bâtiment, sa résistance aux éléments agressifs et son efficacité énergétique globale. La sélection des mauvais matériaux de revêtement peut entraîner des factures d’énergie paralysantes en CVC (chauffage, ventilation et climatisation), une corrosion rapide et des fuites d’eau catastrophiques.

Panneaux sandwich isolés : le cœur de l'efficacité thermique

Pour les installations nécessitant un contrôle strict de la température-telles que la logistique des entrepôts frigorifiques, les usines de transformation des aliments, les installations pharmaceutiques ou simplement des ateliers confortables dans des climats extrêmes, les tôles d'acier monocouches-sont totalement inadéquates. La solution standard de l'industrie est laPanneau "sandwich", une structure composite composée de deux tôles d'acier prépeintes extérieures liées à un matériau central isolant.

Comprendre les propriétés thermiques et combustibles du matériau de base est essentiel pour une spécification correcte du projet :

L’avantage de la chaîne d’approvisionnement Promisteel :

Nous fournissons des panneaux de murs-rideaux industriels avancés (MRP-W) qui vont au-delà des fonctionnalités de base. Disponibles avec des motifs de surface purement plats, à petites ondulations, en relief et en relief, nos panneaux composites offrent d'excellentes qualités décoratives ainsi qu'une résistance au feu et des performances d'isolation exceptionnelles.

Feuilles prépeintes à simple peau et toits à joints debout

Pour les entrepôts standards, les-abris à ciel ouvert ou les hangars industriels où une isolation thermique stricte n'est pas la préoccupation première,Feuilles prépeintes onduléesconstituent une barrière contre les intempéries très durable et-rentable.

La longévité de ces systèmes simple-peau repose entièrement sur la qualité de leur revêtement métallique et de leur système de peinture. Dans le cadre de notre série TIAN-COLOR®, nous fournissons des bobines prépeintes classées selon leur chimie de revêtement :

• PE (polyester ordinaire) :Offre une bonne résistance à la corrosion pour les revêtements généraux intérieurs et extérieurs, avec une durée de vie de 5 à 8 ans.
• HDP (polyester haute durabilité) :Présente une excellente résistance à la corrosion chimique et aux intempéries, prolongeant la durée de vie à 12-15 ans pour les équipements industriels et les bâtiments emblématiques.
• PVDF (Fluorocarbone) :Un matériau haute-performance doté d'une stabilité chimique exceptionnelle contre les rayons UV et l'humidité, offrant une durée de vie allant jusqu'à 20 ans. Le PVDF est fortement recommandé comme revêtement pour les matériaux de construction en bord de mer.

La solution contre les fuites de toiture : systèmes de toiture à joints debout à 360 degrés

Les toits ondulés traditionnels installés avec des vis apparentes sont sujets à un problème notoire : les fuites d’eau au fil du temps. À mesure que le long toit en acier se dilate et se contracte sous le soleil brûlant, le mouvement agrandit les trous de vis, laissant inévitablement entrer la pluie.

Pour éradiquer complètement ce problème, les projets PEB premium utilisent leToit métallique à joint debout vertical à 360 degrés.

• Fixations zéro exposées :Les panneaux sont assemblés à l'aide d'une machine à coudre spécialisée qui plie les bords à 360 degrés. Il ne nécessite aucun chevauchement, garantissant une installation transparente.
• Élimination des contraintes thermiques :Ce système de toiture dispose d'une capacité de glissement élevée et d'une excellente résistance au vent, spécialement conçue pour résoudre pleinement les problèmes de contrainte thermique du toit en permettant à l'ensemble du toit de « flotter » sur ses clips dissimulés sans se déchirer.

Détails de connexion PEB et accessoires

Dans le monde de l’ingénierie des structures, le diable se cache toujours dans les détails. Une colonne massive de 5- tonnes est inutile sans les boulons précis pour l'ancrer, et un toit à joints debout de qualité supérieure fuira toujours si le solin est mal fabriqué. La véritable fiabilité d'un PEB repose entièrement sur la qualité de l'assemblage et de l'étanchéité de ses composants massifs.

Fixations et goujons de cisaillement à haute-force

L’ère du soudage de chaque connexion sur un chantier boueux est révolue. Les systèmes PEB modernes donnent la priorité à la fabrication contrôlée en usine et à l'assemblage boulonné sur-site. Cette approche garantit rapidité, sécurité et contrôle qualité rigoureux.

• Boulons structurels :Les connexions vitales entre les colonnes, les chevrons et les éclisses sont sécurisées à l'aide de boulons à haute résistance-. Nous fournissons diverses spécifications de fixations requises pour l'assemblage de structures en acier, y compris des boulons de qualité 8.8(S), 10.9(S) et 12.9(S) internationalement reconnus.
• Goujons de cisaillement :Pour les PEB à plusieurs étages utilisant des mezzanines, les goujons de cisaillement sont soudés directement à travers les tôles de platelage sur les poutres en acier principales. Une fois le béton coulé, ces goujons verrouillent mécaniquement l'acier et le béton ensemble, les forçant à agir comme un seul élément structurel composite ultra rigide.
• Consommables de soudage :Pour tout soudage nécessaire en-atelier ou sur-site, il est obligatoire d'associer le bon consommable à la nuance d'acier. Nous fournissons des électrodes de soudage pour acier de construction correspondantes (par exemple, E4303, E5015) et du fil de soudage (par exemple, ER49, ER50) pour garantir l'intégrité de la soudure.

Drainage, éclairage naturel et solin (les touches finales)

Un bâtiment préfabriqué n'est pas complet sans les accessoires essentiels qui transforment une charpente en acier ouverte en une installation fonctionnelle et étanche. Négliger ces éléments pendant la phase d'approvisionnement à l'étranger conduit souvent à des solutions ponctuelles compliquées, coûteuses et -approvisionnées localement à un prix plus élevé.

• Solins et garnitures :Il s'agit de-pièces d'acier prépeintes pliées sur mesure utilisées pour sceller les zones vulnérables telles que les coins, les lignes de faîte, les pignons et les ouvertures de fenêtres. Ils sont essentiels pour une imperméabilisation rigide et pour donner un aspect architectural propre et fini.
• Systèmes de drainage :La gestion efficace des eaux de pluie est essentielle, en particulier pour les toits industriels à grande portée. Cela nécessite une taille correcteGouttièreset robusteTuyaux de descentepour canaliser les fortes pluies de mousson loin des fondations, empêchant ainsi l'érosion des sols et le tassement des bâtiments.
• Éclairage naturel (puits de lumière FRP) :Pour réduire considérablement les coûts d'exploitation en électricité, des panneaux en plastique renforcé de fibre de verre translucide (FRP) sont parfaitement intégrés au revêtement du toit, permettant à la lumière naturelle du soleil d'éclairer le sol de l'entrepôt tout en filtrant les rayons UV nocifs.

Optimiser votre chaîne d'approvisionnement en acier de construction : de l'approvisionnement à l'assemblage

Comprendre l'anatomie technique d'un-bâtiment métallique pré-conçu (PEMB) ne représente que la moitié de la bataille. L'autre moitié-souvent la moitié la plus dangereuse-consiste à naviguer physiquement dans la chaîne d'approvisionnement mondiale pour acheminer des milliers de tonnes de composants en acier disparates sur votre chantier dans les délais et dans les limites du budget.

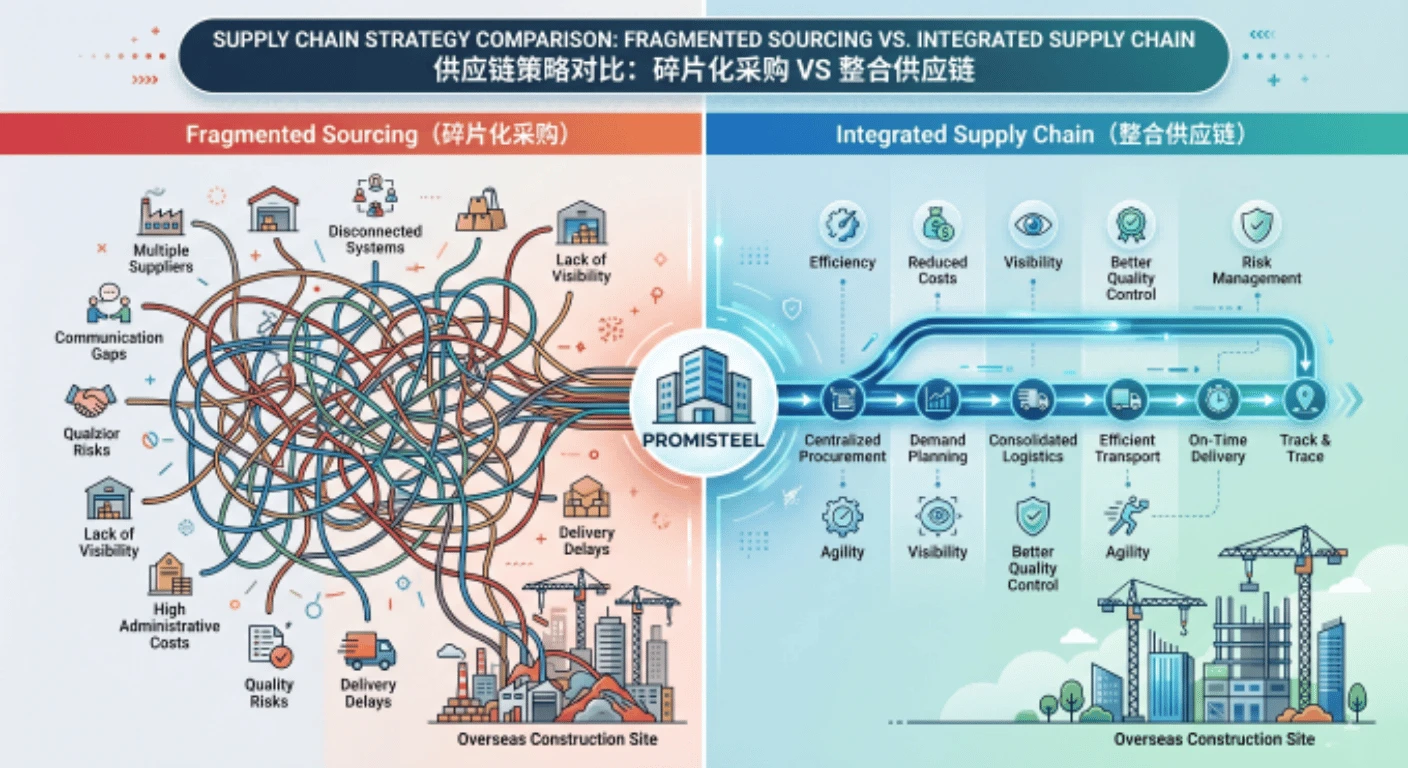

Les coûts cachés des achats fragmentés

De nombreux entrepreneurs EPC (ingénierie, approvisionnement et construction) étrangers tombent dans le piège de la fragmentation de l’approvisionnement. En tentant d'économiser quelques dollars par tonne, ils peuvent s'approvisionner en tôles d'acier lourdes directement auprès d'une grande aciérie, acheter des pannes C/Z formées à froid dans un atelier de profilage spécialisé et acheter des boulons à haute résistance auprès d'une société de négoce de fixations standard.

Cette approche entraîne presque toujours des coûts cachés catastrophiques :

• Contrôle qualité incohérent :Une aciérie ne garantit que la tôle plate. Si vous engagez un atelier tiers distinct et non agréé-pour souder ces plaques dans des colonnes en caisson-construites, vous risquez de rencontrer une mauvaise pénétration des soudures CJP/PJP et des brides déformées.
• Le « jeu du blâme » :Lorsque les clips de toit à joint debout à 360 degrés ne s'adaptent pas aux profils de pannes, le fabricant de toiture blâme le fournisseur de pannes, et le fournisseur de pannes blâme l'ingénieur en structure. Pendant ce temps, votre projet est au point mort.
• Cauchemars logistiques :Coordonner les calendriers d'expédition de cinq fournisseurs différents pour regrouper les matériaux dans des conteneurs maritimes unifiés est un cauchemar logistique qui entraîne inévitablement des frais de surestaries portuaires élevés.

La solution intégrée : les matières premières rencontrent la fabrication de précision

Les projets d’acier de construction à l’étranger les plus réussis reposent sur un modèle de chaîne d’approvisionnement unifié. Au lieu de traiter avec des fabricants isolés ou de purs intermédiaires qui se contentent de mettre du papier, les achats modernes exigent un partenaire hybride : un expert qui contrôle les ressources en matières premières mais contrôle également l'atelier de fabrication.

En tant que fournisseur international de solutions pour la chaîne d'approvisionnement en acier, c'est précisément le fossé que nous comblons.

• Autorité en matière de matières premières :Grâce à des partenariats-profondément enracinés avec des aciéries publiques-, nous contournons le marché spot chaotique pour garantir des matériaux cohérents et de haute qualité- (des plaques Q355B standard à l'acier pour ponts Q345q spécialisé). Nous fournissons une traçabilité absolue grâce aux certificats d'essai d'usine (MTC) originaux.
• Dans-Contrôle de fabrication maison :Nous ne vendons pas simplement des assiettes brutes. Les tôles fortes sont acheminées directement vers notre propre usine de traitement dédiée. Ici, ils sont soumis à un découpage au laser et à la flamme CNC de précision, à un soudage automatisé à l'arc submergé (SAW) et à des tests CND (tests non-destructifs) rigoureux.
• Le modèle de livraison « Lego » :En contrôlant à la fois la matière première et le traitement, nous livrons un véritable package PEB. Les cadres structurels, les pannes galvanisées, les panneaux composites du mur-rideau du bâtiment (MRP-W) et chaque boulon de grade 10,9 sont conçus pour s'emboîter parfaitement. Votre équipe de montage reçoit un kit-prêt à assembler-, exactement comme un ensemble Lego industriel géant.

Logistique mondiale et consolidation de conteneurs

La fabrication d'une poutre en H soudée de 12-mètres-de long et de 5 tonnes est une prouesse technique ; L’expédier à travers l’océan en toute sécurité est un art logistique.

Les composants de construction en acier sont volumineux, lourds et notoirement difficiles à charger. Des conteneurs mal chargés entraînent un déplacement de la cargaison, des brides gravement endommagées pendant le transport et d'énormes risques de déchargement au port de destination.

• Plans de chargement stratégiques :Avant la découpe de l'acier, notre équipe d'ingénierie logistique conçoit un plan de chargement des conteneurs en 3D. Cela dicte la longueur maximale des éléments fabriqués pour maximiser la charge utile des conteneurs 40HQ standard ou des conteneurs spécialisés Open Top (OT).
• Centre de consolidation :Situés à Tianjin, l'un des principaux ports en eau profonde-au monde, nous possédons la capacité d'entreposage nécessaire pour consolider l'ensemble de votre projet. L'acier primaire, les fragiles lucarnes translucides en FRP et les palettes d'électrodes de soudage sont méticuleusement emballés et renforcés, garantissant que lorsque les portes du conteneur s'ouvrent sur votre site, tout est intact, comptabilisé et prêt pour la grue.

Conclusion : Construire en toute confiance, sans conjectures

Un-bâtiment pré-usiné est une merveille d'ingénierie moderne-une orchestration parfaite de plaques lourdes à haute-plaques lourdes à haute résistance, de sections construites-soudées avec précision-, de supports secondaires formés à froid-et de bardages isolés à haute-performances.

Cependant, l’intégrité structurelle du bâtiment final est aussi solide que la chaîne d’approvisionnement qui l’a livré. Naviguer dans les normes internationales de l’acier, déchiffrer les codes de soudage CJP et gérer la consolidation des conteneurs ne doit pas être laissé à des essais et des erreurs. En comprenant l'anatomie profonde de ces structures-du matériau de base d'un panneau sandwich à la limite d'élasticité de l'ossature principale-vous permettez à votre équipe d'approvisionnement de prendre des décisions basées sur la valeur, et pas seulement sur le prix initial le plus bas par tonne.

Lorsque vous vous associez à un expert en chaîne d’approvisionnement unifiée, vous éliminez les incertitudes. Vous passez de la gestion de bons de commande disparates à la gestion d’un calendrier de construction fluide et prévisible.

Prêt à optimiser les achats pour votre prochain-entrepôt industriel à grande échelle ou projet-PEB à plusieurs étages ?Arrêtez de traiter avec des fournisseurs fragmentés. Contactez les experts en acier de construction de Promisteel dès aujourd'hui pour discuter de vos dessins architecturaux, des spécifications des matériaux et des exigences de fabrication.
